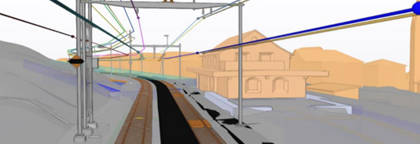

Modello BIM as-built come base per la pianificazione
A causa della complessa situazione iniziale, con importanti cambiamenti del terreno e strutture fuori terra e sotto terra vicine ai confini delle proprietà confinanti, la RhB ha deciso di creare un modello BIM as-built come base per la pianificazione e per raccogliere esperienze.
Per creare il modello as-built nel modo più appropriato possibile, il primo passo è stato quello di definire i casi d'uso del modello BIM, a partire dai quali è stato possibile sviluppare gli oggetti necessari insieme alla RhB. Per ogni oggetto sono stati determinati anche il livello di dettaglio, gli attributi e il collegamento con il database di gestione degli asset esistente. Il risultato è un modello BIM as-built adattato all'uso futuro come base di pianificazione per la ristrutturazione della stazione. Inoltre, è stato preparato anche il lavoro concettuale, come la mappatura dal sistema GIS della RhB all'IFC.
Dati tecnici
Perimetro del progetto di 1,2 km
Modellazione del binario, dell'accesso ferroviario, della corrente di trazione, dei sistemi di segnalazione, della protezione dei cavi, delle strutture ingegneristiche, delle linee di servizio e dell'ambiente circostante.
Caratteristiche speciali
- Utilizzo di basi di rilievo esterne (nuvole di punti) da scansione laser
- Connessione ai dati GIS esistenti della RhB
- Definizione congiunta del LoD (livello di dettaglio) adattato individualmente ai casi d'uso per ciascun gruppo di oggetti
- Integrazione dei dati del sondaggio nel modello as-built per consentire una passeggiata virtuale
- Fornitura del modello in IFC e su una piattaforma CDE di progetto
Le nostre soluzioni
- Modello BIM as-built di tecnologia ferroviaria e dintorni
- Passeggiata virtuale
Azienda partner
Rosenthaler + Partner AG
