Servizi di misurazione nella manutenzione sistematica FFS

Servizi di misurazione nella manutenzione sistematica FFS

Vermessungsleistungen im systematischen Unterhalt

Committente:

Schweizerische Bundesbahnen AG, FFS

Luogo:

Svizzera

Esecuzione:

da 2004

Imprese coinvolte:

Sersa Maschineller Gleisbau AG

Descrizione del sistema

Misurazione degli scambi (manutenzione sistematica e terza rincalzatura)
Il sistema AWG (Rilievo geometria degli scambi) è concepito per la manutenzione degli scambi. Prima della rincalzatura di uno scambio viene determinata la posizione attuale dello scambio e degli organi di attacco sulla base della posizione nominale indicata nella DfA (banca dati degli impianti fissi delle FFS). Lo scopo è definire una posizione "ottimale" dello scambio. L'intero flusso di dati dalla misurazione in campo alla macchina rincalzatrice è digitalizzato. Tutti i chiarimenti e le decisioni avvengono prima della rincalzatura, in modo che durante il turno vero e proprio ci si occupi esclusivamente della rincalzatura e non debba essere effettuata alcuna ulteriore premisurazione. La successione cronologica
dei lavori di rincalzatura e la direzione dei lavori possono essere adeguati in modo flessibile.

La procedura AWG comprende:

Attività in campo (sulla base dell'estratto DfA):

  • Rilievo (premisurazione) dello scambio oggetto dei lavori
  • Rilievo dello scambio o degli scambi adiacenti
  • Rilievo dei binari di raccordo degli scambi
  • Determinazione di punti di controllo per la misurazione di controllo

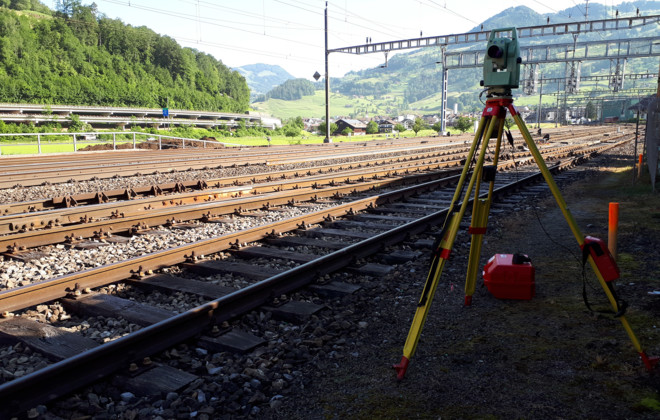

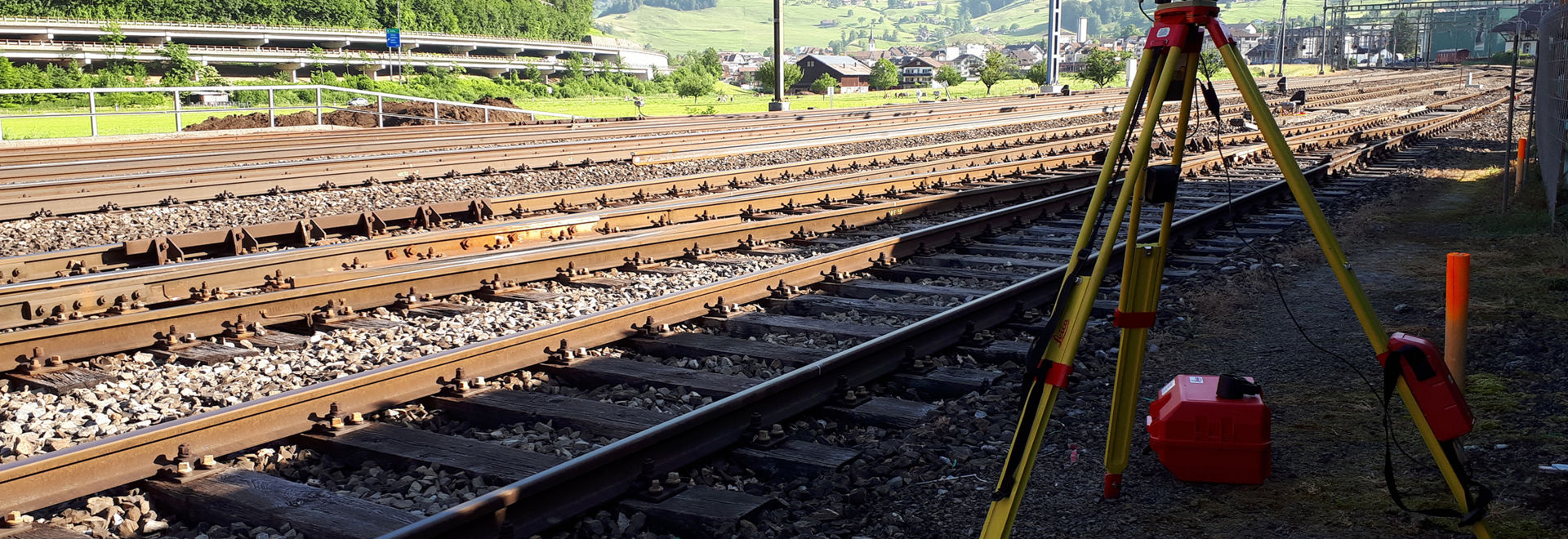

  • Apparecchi di misura: stazione totale Leica (TPS 1000/1100/1200) con il cosiddetto stazionamento libero TopoRail (o apparecchi più recenti con lo stesso grado di precisione o superiore)



Lavori al PC (con il software TopoRail):

  • Analisi delle misurazioni effettuate in campo
  • Possibilmente: definizione della posizione nominale dello scambio
  • Obbligatoriamente: adeguamento allo scambio/agli scambi adiacente/i che non sono oggetto di alcun lavoro
  • Redazione di un protocollo AWG all'attenzione del capocantiere FFS
  • Distribuzione dei protocolli AWG approvati da FFS fra le macchine livellatrici, allineatrici e rincalzatrici per gli scambi



Lavorazione degli scambi con rincalzatrice per scambi:

  • Importazione dei protocolli AWG nel sistema PALAS
  • Correzione della posizione con la rincalzatrice per scambi: allineamento e rincalzatura dello scambio. Correzione su base assoluta con riferimento ai punti fissi AWG (con il sistema di misura PALAS).
  • Misurazioni dei punti di controllo (ad es. con l'apparecchio MEPHISTO). In caso di adeguamenti effettuati in base agli scambi adiacenti sussistono necessariamente degli scostamenti rispetto alla geometria nominale.



Pertanto i valori NGV (nuovi punti di riferimento del binario) non sono vincolanti, mentre lo sono i punti di controllo indicati nel protocollo AWG. Per questo motivo il protocollo AWG vale una tantum e deve essere redatto nuovamente ogni volta che si effettua una manutenzione dello scambio.

Particolarità

L'attività di misurazione è avvenuta senza interruzione della circolazione dei treni.
